云南石林时产500吨花岗岩破碎生产线

进料粒度:<1020mm

产 量:500t/h

成品规格:5-10-20-31.5-65mm

设备配置 设备型号数量

  • 振动给料机ZSW-630X1301台
  • 颚式破碎机PE-1000X12001台
  • 复合圆锥破碎机BL-14002台
  • 双驱振动筛2YK-30702台
  • 螺旋洗砂机2XL-9151台
  • 细砂回收脱水机TS-36161台
  • 挂式给料机GZG-12532台

本条中型花岗岩破碎生产线建设从下达订单到设备安装调试历时3个月,从根据实地现场勘查情况,石料化验结合客户实际要求为客户精心设计破碎生产线,合理、实用、高效运转的生产线,满足产量要求。 经过认真与客户沟通设计方案一优再优,无论主机、辅助设备之间的搭配都是恰到好处,到生产线整体运行良好,故障降低,生产更高效。

石林500t/花岗岩破碎工艺流程说明-【现场规划】

1、自卸车将花岗岩原石卸入料仓由振动给料机。小于5mm的通过筛条进入振动筛筛出原料中的杂土。

2、筛干净后的原料均匀进入送至颚破进行一级粗破;

3、经过粗破碎后由输送机进入粗碎料仓,缓冲料仓起承前启后的作用,保证生产工作的连续性,减少停机维护的影响,有效的提高了工作效率;

4、缓冲料仓的粗料均匀送到4台反击式破碎机进行中碎;

5、经过中碎的原料进入中转料仓(返料仓)均匀送至制砂机,可以使石料充分破碎,减少针片型,粒型达到用户满意;

6、中碎后的石料进入第一组振动筛,筛分出
5-10mm,10-21mm,21mm-31.5mm成品料。粒度<31.5mm的进入可逆式制砂机。

7、筛分后的石料进入4台可逆式制砂机。其中第二组振动筛可设闸口将5-10mm全部进行机制砂。

8、最后通过制砂机的石料,筛分出0-5mm的精品砂料。

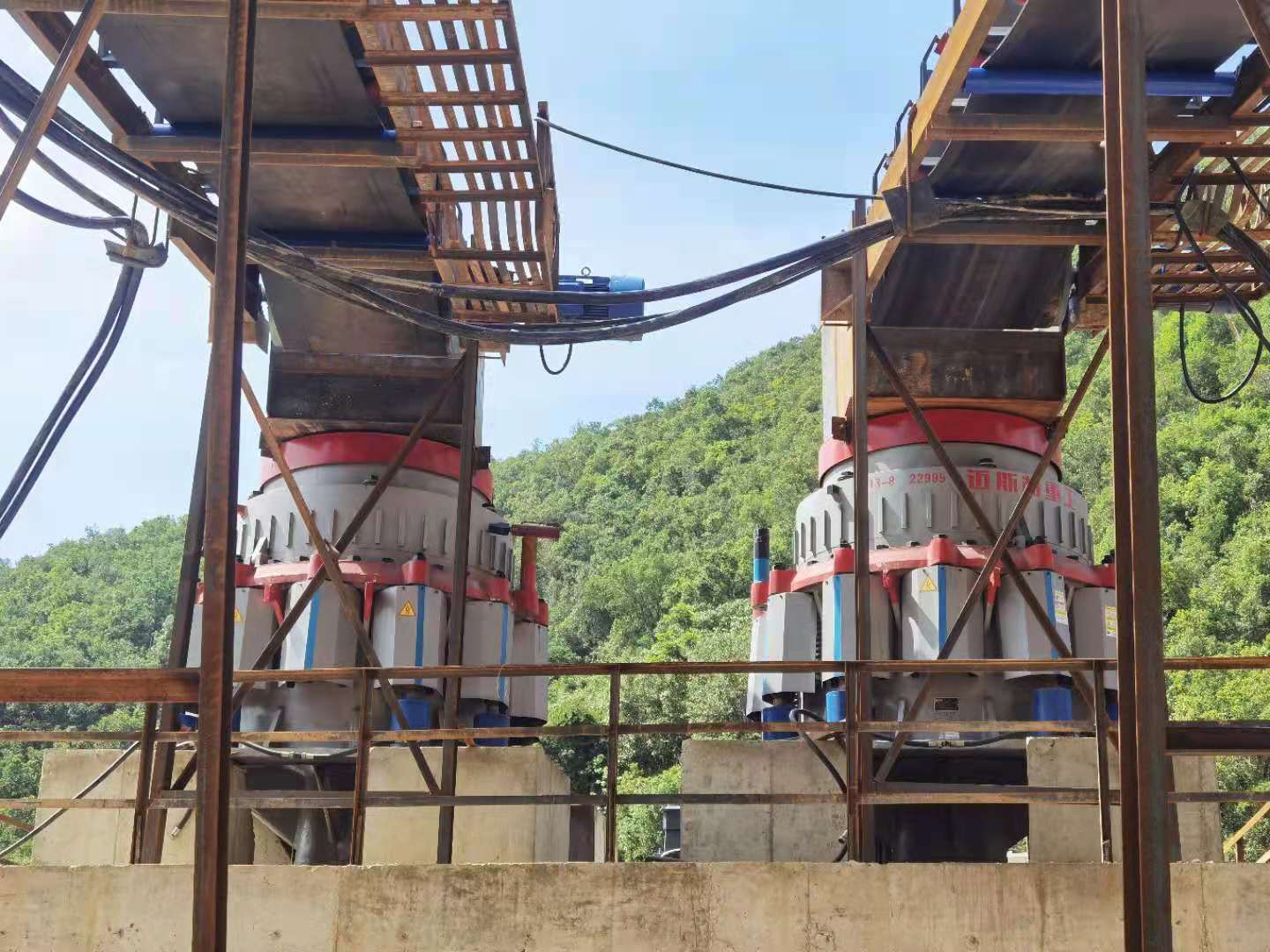

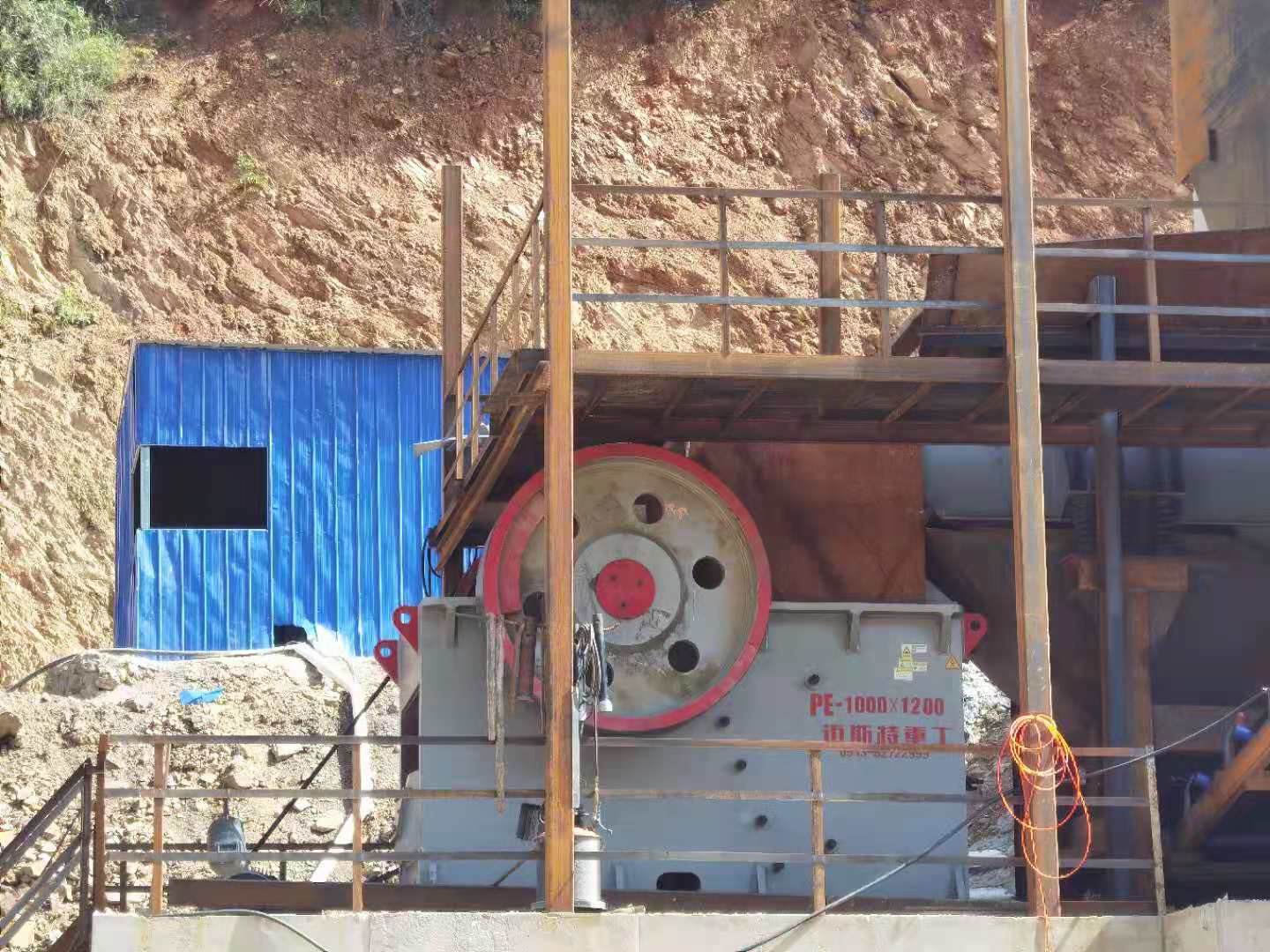

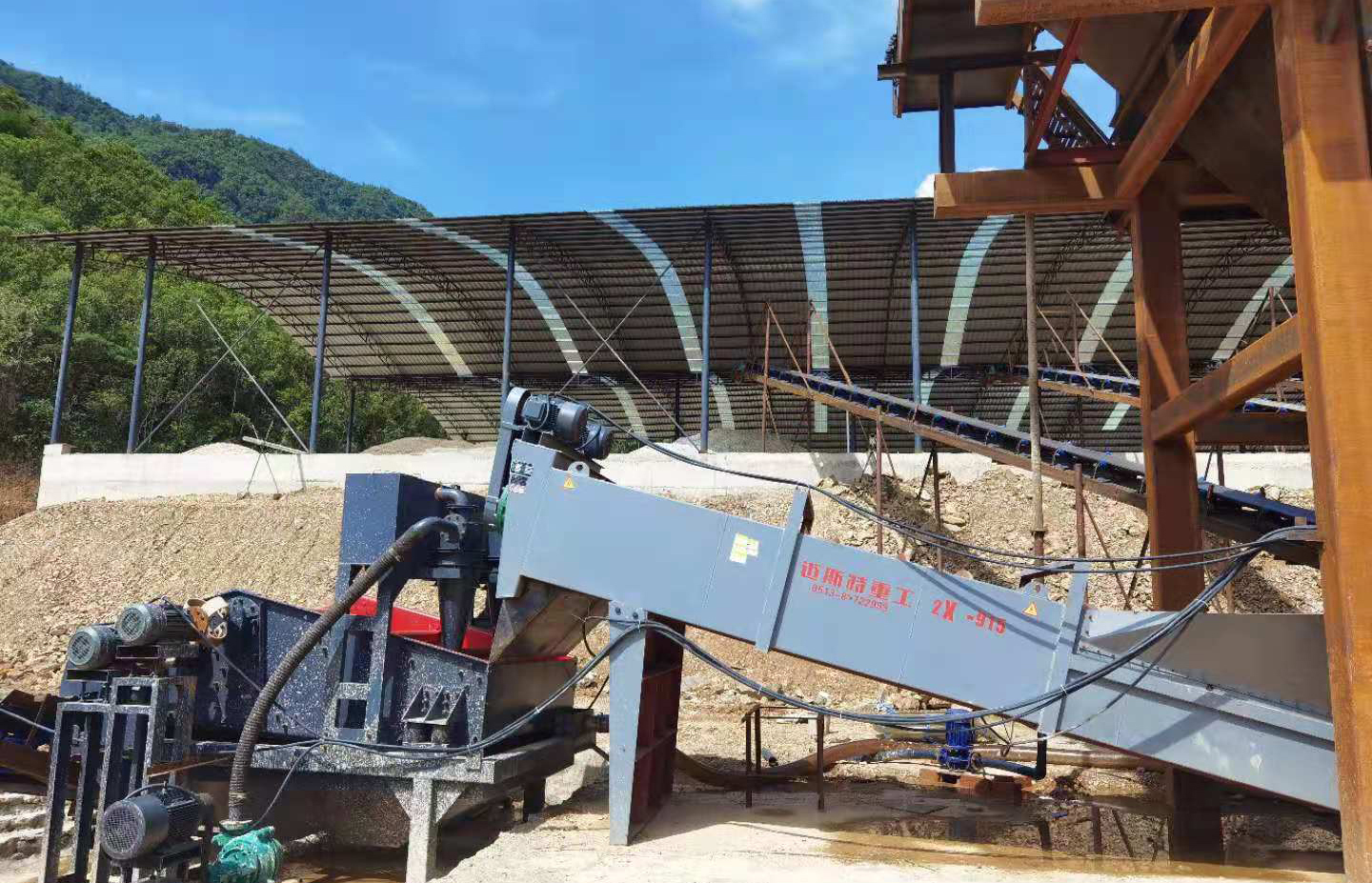

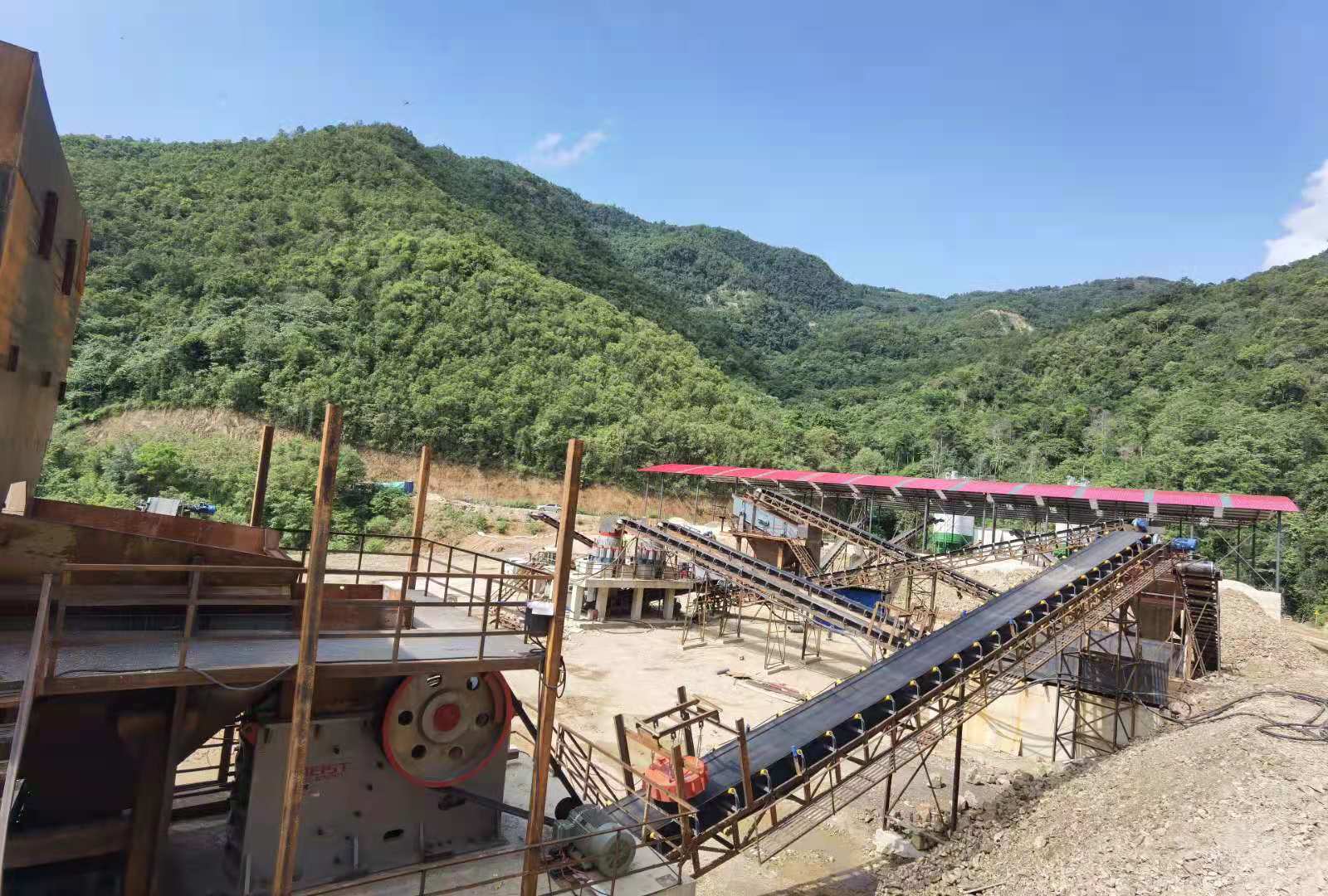

生产现场实拍:

















工艺介绍与优势:

1. 本生产线采用ZSW-6013给料机,其特点通过量大,性能稳定,测试是目前石料生产线的中坚力量。

2. 粗破采用PE系列1000X1200型颚破,属目前国内最稳定的粗破碎机型,具有节能环保,结构设计、设备性能、维护调整、处理能力比传统机器更具优势、该型号可破≥1020mm原料,对较硬料有良好的表现。单台每小时处理:550吨石料。

3. 中破采用BL系列1400复合圆锥破碎机,此机采用冲击式破碎原理,改善了产品粒型,合理的转子配比、耐磨板锤和运动参数配合,大大提高了设备的生产能力和工作效率。单台每小时处理:280吨石料。

4. 制砂采用MTK系列300型可逆式制砂机具有的反击制砂的原理,使得成品中立方体比例明显提高,针片状颗粒减少,级配更加合理。稳定的运行能力多点分体的液压润滑控制系统,可确保设备轴承润滑的双重保护和过载保护。

5. 筛分设备为YK系列3380型与3070型,该双驱振动筛的使用效率高、特别是对物料颗粒比较小,筛分效率高,处理能力大,振动方向30-60度,该振动筛产生理想的圆周运动,降低了能耗,减少了生产成本。
