VSI制砂机

60秒级人工响应24小时免费提供方案过环评标准

VSI制砂机

进料粒度: ≤50mm

生产能力:60-520t/h

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩等

成品规格 (单位:mm)

" class="zixun" target="_blank" rel="nofollow">现在咨询设备 联系热线:0513-82722999

VSI制砂机产品介绍

    VSI系列高效立轴冲击式破碎机(新型制砂机)是我公司引进德国先进技术的基础上,结合国内制砂生产方面的实际情况,经历数次技术改进之后研制出的具有国内、国际水平的高效制砂设备。该设备尤其适宜为高层建筑、高速公路(铁路)建设、市政工程、大型水利设施、混凝土搅拌站等诸多领域提供优质砂石骨料。

    VSI新型制砂机与国内同类产品相比,产量更高,产品粒形好,使用成本低。该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料,是人工制砂和石料整形领域的优质设备。

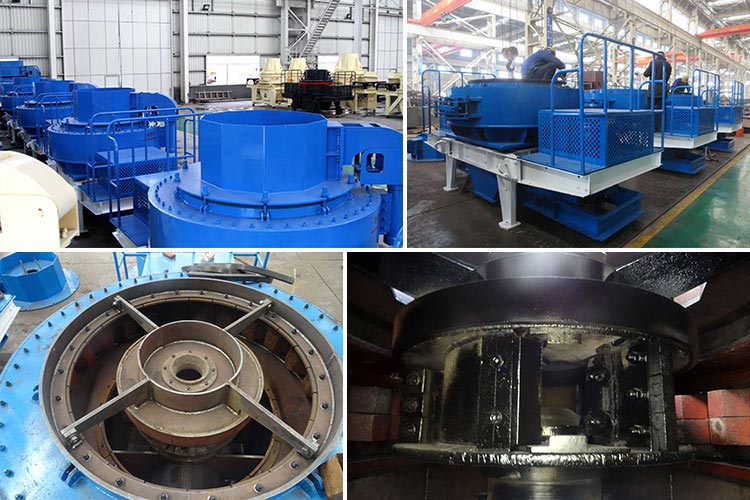

VSI制砂机实拍图片

VSI制砂机性能特点

1、产品粒形优异—产品呈立方体,粒形好、级配合理、细度模数可调;

2、稀油润滑、自动保养—稀油传动具有传输效率高,冷却效果好等油脂传动所不可比拟的优点,在相同产能情况下,可降低耗电量10~40%;

3、双油泵互补保证供油,无油流、无油压时自动停机;油液冷却及加热装置确保轴承润滑始终处于好的状态。从而彻底解决轴承发热等问题,使主轴轴承保持恒温,延长维护周期和使用寿命;

4、破碎率高,石打铁破碎腔,破碎效率更高;

5、物料大通过量,深腔转子设计,更大的通过量;

6、液压开盖装置,方便检修,易于维护

制砂机原理

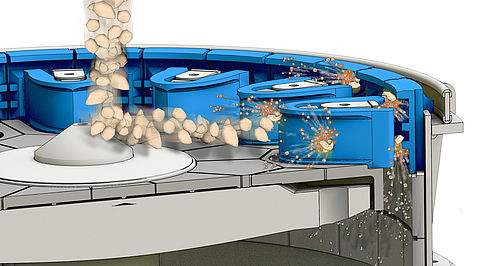

VSI制砂机工作原理


     VSI制砂机运用先进的选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。

    物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

    中心进料伴随环形瀑落进料:物料落入进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

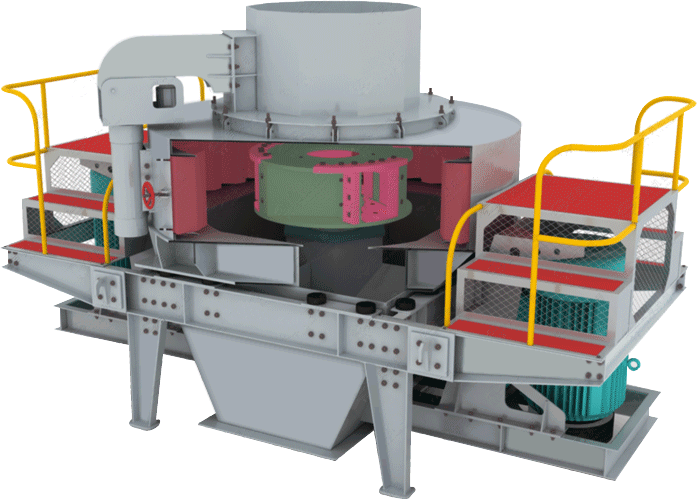

VIS制砂机结构

VSI制砂机技术参数

型号 VSI-7611 VSI-8518 VSI-9526 VSI-1140 VSI-1145 VSI-1150
处理量
(t/h)
瀑落与中心进料 120-180 200-260 300-380 450-520 500-610 520-650
全中心进料 60-90 100-130 150-190 225-260 245-355 255-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1150-1300 1150-1300
双电机功率(kw) 4P   110KW 4P   180KW 4P   264KW 4P   400KW 4P   440KW 4P   500KW
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5100×2700×3300 5500×2700×3300 5500×2700×3300
电源 380V 50HZ
润滑站 双油泵电机功率 2×0.31Kw
安全保护 双油泵互补保证供油:无油流、无油压自动停机:水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW
