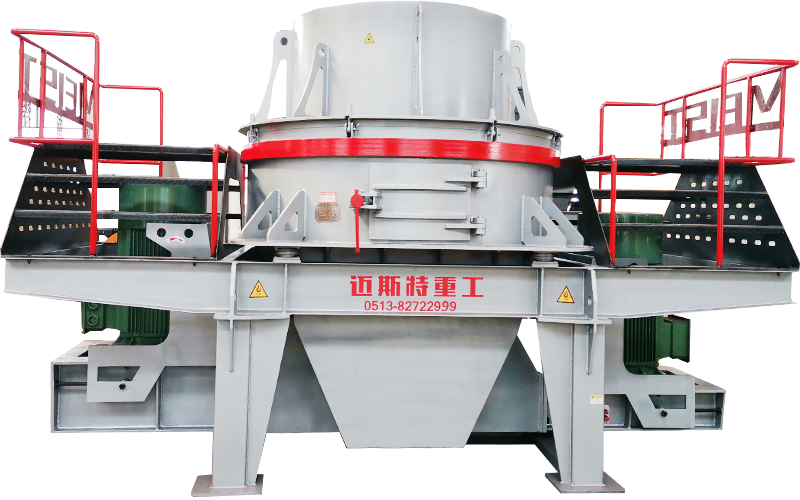

PCL冲击制砂机

60秒级人工响应24小时免费提供方案过环评标准

PCL冲击制砂机

进料粒度:≤50mm

生产能力:12-360t/h

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩等。

成品规格 (单位:mm)

" class="zixun" target="_blank" rel="nofollow">现在咨询设备 联系热线:0513-82722999

产品介绍

       PCL冲击式制砂机又称直通冲击式制砂机、冲击式打砂机是使用于软、中硬和极硬物料的破碎、整形的新型制砂设备。广泛应用于各种矿石、水泥、耐火材料、铝凡土熟料、金刚砂、玻璃原料、机制建筑砂、石料及各种冶金矿渣等多种行业。尤其是对碳化硅、金刚砂、烧结铝矾土、镁砂等物料的产量功效更高。

冲击式制砂破碎效果

性能特点

1、结构简单合理,自击式破碎,具有细碎和粗磨功能,产品呈立方体,可作石料整形机。

2、独特的轴承安装和先进的主轴设计,使设备高速旋转,高效节能,破碎效率高。

3、严密的安全保障装置,保证设备和人身安全。涡流腔内部气流自循环,粉尘少,噪声小。

4、采用优质耐磨材料制成,破碎腔内物料自衬可减少机体磨损,经久耐用。


制砂机特点

工作原理

      物料由进料斗进入制砂机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次几率撞击、磨擦和研磨破碎作用,被破碎的物料由下部排料口排出。
冲击制砂机结构

实拍图片

PCL冲击式制砂机

技术参数

型号 叶轮转速
(r/min)
最大进料尺寸
(mm)
处理能力
(t/h)
功率
(kw)
重量
(t)
外型尺寸
(mm)
PCL-600 2000-3000 30 12-30 2×30 5.6 2800×¢1500×2030
PCL-750 1500-2500 35 25-55 2×45 7.3 3300×¢1800×2440
PCL-900 1200-2000 40 55-100 2×(55-90) 12.1 3750×¢2120×2660
PCL-1050 1000-1700 45 100-160 2×(90-110) 16.9 4480×¢2450×2906
PCL-1250 850-1450 45 160-300 2×(132-185) 22 4563×¢2650×3716
PCL-1350 800-1193 50 200-360 2×(185-220) 26 5340×¢2940×3650
